学校食堂远程视频监控监管整体解决方案

来源:宙视达 / 日期:2019-10-26 / 阅读:1368
文章摘要:全区公办学校95所,共计安装440个监控点位;民办学校146所,共安装计456个监控点位。高清网络枪机共计需896个。项目建成后,实现所有点位接入监控专网,可实现对所有学校食堂的全方位监控

前言:



国家为了农村义务教育学生的身体及各方面的全面发展,实行了农村义务教育学生营养改善计划工作,从农村义务教育学生营养改善计划工作实施以来,多次多地连续发生劣质“营养餐”和学生食物中毒事件,国务院教育督导委员会办公室27日约谈“问题营养餐”省教育厅和县级政府有关负责人,要求坚决斩断从孩子“口中夺食”的黑手:开展全面排查,做好整改工作,严肃责任追究,对从孩子嘴里揩油的单位和个人一查到底,严惩不贷,绝不姑息;



为切实做好农村义务教育学生营养改善计划工作,国务院教育督导委员会办公室将于近期组织督导组赴各地进行实地督查,确保将营养改善计划这项德政工程、民心工程做实做好,真正造福下一代。如果有效保证学生营养改善计划工作这项德政工程、民心工程做实做好,真正造福下一代。我们需要一套有效的远程可视化监控监管方案。



宙视达科技在2015年就提出了学校食堂联网远程监控监管方案,通过互联网+智能视频感知技术加强校园食品安全管理,全力保障全区校园食品安全,坚决杜绝校园食品安全事故发生,确保广大师生身体健康和生命安全。并成功应用于多个学校食堂远程联网监控监管项目,有效防止了劣质“营养餐”和学生食物中毒事件,有效保证学生营养改善计划工作这项德政工程、民心工程做实做好,真正造福下一代。



一、建设背景



近年来,随着学生生源的增加和学校的优化整合,学校办学规模不断扩大。由于学校应试教育的需要和学生及家长对升学期望值的增大,绝大多数学生由传统的走读制变成寄宿制,使得学校食堂就餐人数急剧增加,压力不断增大。虽然国家对教育投入不断的增加,学校办学基础设施条件不断得到改善,但就目前许多学校情况看,国家的投入到基层学校的经费主要用于了教育教学基础设施建设,而用在后勤服务特别是在食堂基础设施建设和食品安全管理等方面的经费却相当的少,食堂的基础设施差、人员不配套、管理不规范和采取承包或后勤社会化等形式完全依靠社会力量办食堂的情况在各级各类学校普遍存在,客观上给学校食堂食品安全带来了诸多隐患,使学校食品安全面临着相当严峻的形势。



为全面贯彻落实科学发展观,牢固树立安全、和谐、稳定的发展理念,坚持“安全第一、预防为主、综合治理”的方针,以《食品安全法》及其相关法规为准则,加强校园食品安全管理,全力保障全区校园食品安全,坚决杜绝校园食品安全事故发生,确保广大师生身体健康和生命安全。为确保食品安全,各省市已经逐步开始利用信息化手段实时监控学校食堂内各项情况并存档,以便日后有记录可查。



二、建设规划



区全区公办学校95所,共计安装440个监控点位;民办学校146所,共安装计456个监控点位。高清网络枪机共计需896个。项目建成后,实现所有点位接入监控专网,可实现对所有学校食堂的全方位监控,具体功能如下:



2.1、各学校监控系统实现的功能:



各学校监控点为3-5路130万像素高清低码流网络摄像机搭建;各学校采用1280*960画质主码流(1Mbps)本地存储,每路每天10G的存储量,一块3000G的硬盘可实现3-5路视频长达60天的存储;各学校通过本地管理员操作实现图像预览、回放及下载等功能;新建各学校本地监控网络,为IP数据网络;以IP形式组网的监控系统,扩容方便,以维护;



2.2.2、教育局监控中心实现的功能:



区教育局建设一个现代化的、高效可靠的监控中心,对学生的安全饮食起到严格的监管作用;监控中心内建设一套综合监控管理平台,能够实现教育局视频监控系统集中管理。监控中心能够调用各学校的监控数据,通过管理员操作实现图像预览、回放及下载、各学校用户授权等功能;监控中心显示系统设置为LCD超窄边液晶拼接大屏系统,拼接单元为47英寸,拼接模式为3(行)×9(列)即27块拼接屏。



每个学校都可调取一路图像在大屏上显示,每隔4-30秒进行轮巡切换到该学校的下一个图像。每屏显示9路1280*960主码流图像,整个电视墙共可同时对243所学校进行有效监管。监控中心同时对全系统896个摄像机进行全实时录像,按1Mbps的码流每天每路录像仅需10G。采用12台16盘3000G的存储服务器,即可实现60天左右的存储。



可选采用专业的广播级流媒体服务器,支持各学生各家长对各所在学校所在食堂的实时或是点播历史图像,整个系统可达到百万用户级的规模。根据监控中心上传带宽的成本可逐步开放并行访问的数量,让学校食堂成为真正实现面向公众监督的透明通道。



(三)工程建设必要性



3.1.1、为切实做好农村义务教育学生营养改善计划工作,有效防止了劣质“营养餐”和学生食物中毒事件,确保将营养改善计划这项德政工程、民心工程做实做好,真正造福下一代。

3.1.2、通过本项目,树立很好的标杆作用,为今后其他区县教育行业突破以及各行业集团客户信息化建设打下坚实基础;

3.1.3、通过本项目建设,可以推动农村义务教育学生营养改善计划工作建设进程,有效防止了劣质“营养餐”和学生食物中毒事件,确保将营养改善计划这项德政工程、民心工程做实做好,真正造福下一代。



(四)建设方案



(4.1)需求分析



区学校食堂远程视频监控项目搭建统一的一个远程视频监控平台,在各学校食堂关键位置安装高清摄像头,通过内网光纤专网将监控数据传输到视频监控平台。****区教育局通过平台实现对各学校食堂的远程监控,同时将监控数据进行存档。



通过项目实施可以监控以下内容:



(4.1.1)监控食堂员工在操作间或配餐间工作时是否按规定戴好口罩和帽子;避免二次污染。

(4.1.2)食堂是否遵守好食物从制作完到售出时间不超过2小时的规定,也可以非常直观地通过监控录像计算出。

(4.1.3)监控学校食堂是否违规制作菜品。

(4.1.4)监控用餐之后,餐具是否按照规定的回收通道回收、是否有消毒。

(4.2)项目总体架构



区学校食堂远程监控系统,分为如下几个子系统进行搭建:



4.2.1)前端视频监控系统



本次监控系统前端摄像机在各个校园内分布在食堂内,采用新一代高清网络摄像机的方式在能够提供更高分辨率的前提下使得整套系统运作成本更低。除摄像机外还包括辅材,包括线材、支架、立杆、光纤收发器、视频光端机等。本次采用的前端摄像机是由130万象素网络高清枪型摄像机作为图像采集设备。



4.2.2)网络传输系统



网络传输系统是用来传输监控数据的,安全度极高的、相对开放的视频数据传输系统。前端摄像机通过网线或者光纤将前端摄像机捕获的图像数据传输至各个学校的监控室内,由监控室内的汇聚交换机将前端摄像机的全部数据进行汇聚,并通过联通搭建的各个学校与教育总监控中心搭建的监控专用网络进行数据上传。本项目网络为专网,同互联网实现物理隔绝。



原理图



采用超低码流压缩算法,1M码流可实现1280*960画质,前后端都采用130万原始码流全实时录像。每个学校申请4M专线,可以实时看4路图像。



根据教育局中心建设规模以及建设情况,保证视频数据上传,运营商为****区教育局提供1条1G内网光纤专线,可实现整个系统896路以上图像的全部集中存储与显示。根据项目各方意见,如果允许也可提供1G外网专线,实现1000个家长及学生,并行访问其中任何一路或是多路图像。



4.2.3)监控数据存储系统



项目设置双重存储,及部署在各个学校内的视频数据存储设备和远程平台存储,远程存储为实时存储。各学校的监控系统采用网络数字存储矩阵的方式进行分布式存储。远程存储实现视频数据的集中化管理模式。该存储设备融合了视音频编解码技术、嵌入式系统技术、存储技术、网络技术和智能技术等。它既可作为硬盘录像机进行本地独立工作,也可联网组成一个强大的安全防范系统。能够给前端子系统提供强有力的存储服务保障。并为监控中心和分控客户端提供资料检索与回放服务。我方提供的产品具有高性能、高扩展能力、高稳定性。该套设备可为大中型视频监控系统提供可靠稳定的存储功能,适合追求高性能、高扩展能力并注重节约成本的用户。根据项目要求前端录像数据存储在NVR设备上,远程存储数据存储在存储服务器上。存储的录像数据前端与后端都长达60天,存储的图像数据可通过网络接口以时间、通道等方式进行检索,允许多用户同时检索、调用录像。



4.2.4)显示及控制子系统



在本系统中借助部署在****区教育局监控中心的显示设备和控制设备完成监视与控制功能。可通过客户端软件进行软解码预览,还能够实现多屏分割、多通道回放功能等功能。支持增加大屏拼接显示系统,实现漫游、开窗、分屏、控制上墙等操作。本项目采用3×9的47寸大屏系统和专业的视频集中监控系统的客户端软件作为管理控制软件,实现良好的使用效果。



4.2.5)集中监控管理平台软件



校园联网综合管理平台软件为视频监控系统专用平台监控软件。它主要包括配置客户端、控制客户端、数据库系统及各个服务功能模块,其中服务器有报警服务功能模块、流媒体服务功能模块、录像管理服务功能模块、网管服务功能模块、电视墙服务功能模块等。配置客户端主要负责系统中各种资源的整合,主要包括设备、服务器的管理和远程配置,用户及权限的管理,录像计划的配置,日志管理,网络管理及系统参数配置。控制客户端主要负责视频的预览、录像查找及回放、电视墙上墙控制,报警处理、录像文件处理。服务功能模块包括以下几种功能:报警服务器主要负责报警的接收及转发;流媒体主要负责实时视频流及录像图像流的转发;录像管理服务器主要负责录像计划的具体配置,录像文件的查找和控制;网管服务器主要负责设备、用户在线状态,以及服务器资源使用情况信息的收集和转发;电视墙服务器主要负责电视墙的控制。



(五)项目建设内容



5.1、视频监控平台技术方案



(5.1.1)前端监控点设计



前端摄像机是整个系统的原始信号源,主要负责各个监控点现场视频信号的采集,并将其传输给视频处理设备。监控前端的设计将结合学校实际监控需要选择合适的产品和技术方法,保障视频监控的效果。



作为监控系统的视频源头,摄像机对整套监控系统起着至关重要的作用。对摄像机的基本要求是:图像清晰真实、适应复杂环境、安装调试简便。



1、图像真实清晰——摄像机种类很多,其本源是内部核心部件“图像传感器+数字处理芯片”,针对不同的行业有完全不同的优化方案。其次,图像清晰度主要取决于图像传感器像素,像素越高,图像解析力越高,能获取更多的图像细节。此外镜头倍数也将影响用户捕获图像的景深,广角取景能获取全景概况,长焦取景能获取人脸面部特征,因此,用户求与使用场景密切相关。当然,在特殊场景下还需要特殊功能进行匹配,比如:超低码流、超低照度、逆光等等。



2、适应复杂环境——与NVR、服务器、交换机所处环境不同,摄像机一般都置于室内外环境较差的地方,天气变化或者室内温度的变化都会影响摄像机的工作。耐高温、抗雷击、防水防尘等应达到相关指标,摄像机应该能在恶劣环境下正常工作。有些环境下室外摄像机护罩内应该有加热、除湿等装置,防水防尘级别应该达到IP66,特殊点位应该设置防雷模块,具备防浪涌保护设计,抗3000V雷击。



3、安装调试简便——摄像机多安装于难以摘取的位置,因此使用过程中的再度调试是较麻烦的,增加维护成本。摄像机应该提供OSD操作菜单供用户远程调试及参数修改。



(5.2)网络高清摄像头的优势





本项目采用200万象素网络高清枪机。高清枪机清晰度的优势,能够提供更多的关键细节,为事件的追踪带来便利。

单位面积监控点密度的下降,成本降低

高清摄像机的组网更方便快捷

云联网,随处可实时监管



(5.3)存储系统设计



存储系统是为监控点提供存储空间和存储服务的系统,是为用户提供录像检索与点播的系统。



1)设计思想



区学校食堂监控系统由前端存储系统和远程实时存储系统组成。设计思想为系统平台能集中管理所有存储资源并统一调度,统一部署存储策略,双重存储保证数据安全性和可靠性。可实现对存储资源随时随地检索和回放。保障存储数据的安全性,对访问权限进行集中管理与分配。考虑到以后扩展视频监控业务,存储空间可实现无缝扩容。



2)视频存储的技术要求



根据项目要求:录像数据存储在存储服务器高速设备上。存储的高清图像保存60天。存储的图像数据可通过网络接口以时间、通道等方式进行检索,允许多用户同时检索、调用录像。



3)存储系统的空间要求



监控资料存储系统的空间需求和监控系统的实际和使用有着直接的关系,为保证所有监控数据有效存储,每个学校根据摄像头数量配置对应型号的NVR和1个3T硬盘,远程存储配置12台存储服务器和192个3T存储硬盘。项目设计的NVR存储采用磁盘预分配与延迟分配技术相结合,首先查找空闲空间区域并用于存储新数据的过程,最大程度地提高系统性能和避免磁盘碎片。同时,结合高效的碎片整理程序,在系统空闲时对磁盘碎片进行整理,改善系统的性能。



(六)教育局监控中心设计



1)解码子系统设计



解码子系统将压缩的视音频信号解码还原为可观看的数字信号或模拟信号呈现在电视墙上。解码子系统可响应视频控制子系统的控制指令,并调用实时的视频资源或录像资料。



解码子系统主要完成如下功能:



响应控制指令:解码子系统响应显示控制子系统的视频调用、切换功能。

视频调用功能:解码子系统可根据用户调用指令,实现对指定视频源的调用功能。

视频解码功能:接收视音频流,完成解码,输出模拟信号。



因为解码子系统也按“交换”方式实现对图像切换控制,与模拟矩阵有异曲同工之妙,故称为数字矩阵。我方设计解码子系统不但包含解码功能,而且该设备支持大屏拼接,开窗漫游、视频轮巡、画面分割等功能。



2)控制子系统设计



控制子系统为****区教育系统专用平台监控软件。该平台是****区教育局视频监控项目的软件控制平台。它主要包括配置客户端、控制客户端、数据库系统及各个服务功能模块,其中服务器有报警服务功能模块、流媒体服务功能模块、录像管理服务功能模块、云台代理服务功能模块、网管服务功能模块、电视墙服务功能模块。



配置客户端主要负责系统中各种资源的整合,主要包括设备、服务器的管理和远程配置,用户及权限的管理,报警联动的配置,电子地图配置,录像计划的配置,日志管理,网络管理及系统参数配置。控制客户端主要负责视频的预览、录像查找及回放、电视墙上墙控制,报警处理、录像文件处理、对讲、电子地图显示控制及案件管理。



3)大屏显示系统



大屏幕拼接系统建设的总体目标是:系统充分考虑到先进性、稳定性、实用性、集成性、可扩展性和经济性等原则,建成一套采用先进成熟的技术、遵循布局设计优良、设备应用合理、界面友好简便、功能有序实用、升级扩展性好的液晶大屏幕拼接系统,以达到既能满足大屏幕图像和数据显示的需求。



本系统中,我公司根据客户需求,设计3行9列 47寸液晶屏拼接控制解决方案,安装一套3×9液晶拼接大屏系统。该方案结合目前最先进的图形处理技术,满足特殊教育局的使用要求。



设计原则



实用性:系统能满足各种现实和潜在的需求,且达到满意的效果。

可靠性:系统能提供长时间的连续运行,且稳定可靠。

先进性:系统的功能和性能达到同档次显示系统的先进水平。

持续性:选用的高质量液晶显示单元和控制系统,保证系统的显示效长久不变。

经济性:在满足需求的情况下,使系统建设和使用投入的成本尽量小。

方便性:系统的调整、使用简单易行,用户操作界面友好,操作过程简捷,经短时培训即可操作使用。



(七)设计思路



监控指挥中心指挥区设置1面显示幕墙,由27块3行×9列47英寸大屏幕组成。前端的网络视频通过数字矩阵解码输出上墙显示,数字矩阵HDMI输出信号,经由HDMI拼接控制器,通过拼接大屏的HDMI输入接口进入大屏,最终由触控平台统一控制实现图像上墙显示功能。



系统结构及功能



1、通过对241个学校厨房的联网视频监控,能实现教育局对现场的实时管理功能,无需大量的巡检人员去检查生产过程。也能很好的对厨房现场进行保护功能。通过数字矩阵的群组、同步、程序、报警联动等矩阵切换功能,实现定点定时的重点监控。



2、各学校4-10M专线上传,采用超低码流压缩算法,前端与后端均采用130万原始码流全实时录像,在学校本地,可以实时查看视频,教育局也可以在241个学校厨房中同时浏览其中的某一路视频,也可以在实时报警时调取130万的图像进行重点显示,也可以下载130万的录像进行确认。



3、教育局监控中心做到各学校厨房有1路在电视墙上显示,单系统实现27块屏*9路约243路以上的同时显示能力。这样既能全面覆盖到各个学校厨房,而且能明确的区分与标识各学校厨房。如果发现某个屏的某个窗口有什么问题,也能及时的找到这个学校厨房并及时的网络广播通知或是对讲,或是通知总中心进行重点关注。



4、食品安全从业人员监管功能,考虑到厨房工作人员指纹验证困难的问题,进出后厨门都采用人脸+刷卡门禁机。人脸本身是通过摄像头来验证的,也就直接省去了保存图像及人工对比图像的环节。非法入侵,监控中心要具备联动图像调取功能。



5、采用触控平台控制电视墙+多个地图客户端进行预览图像与监管,通过GIS地图与平面地图相结合的方式。在GIS地图上标注出各学校的位置,并通过读取人脸识别或指纹识别考勤记录,对各学校厨房的工作人员进出做工时统计及人员管控,对各设备的指纹识别考勤记录,对各学校厨房的工作人员进出做工时统计及人员管控,对各设备的工作状态做一个摘要性的显示,调用整合项目信息化系统显示当前学校厨房的其它有关的信息。双击这个学校的图标后进入当前厨房的平面地图进行图像预览,对讲喊话等操作,非常直观的操作整套系统。



6、为了加强监管单位的监管力度,会不定时的安排巡检人员去各学校厨房检查。系统在移动执法方面也做出了特色,执法人员手机端装上APP ,就可以在监控中心实时显示巡检的运动轨迹,并可以存档,这样能让巡检工作有据可查。



方案拓扑图



八)集中监控管理软件



1)平台整体构架



平台体系结构设计从根本上决定了系统所能提供的业务服务的规模和水平。基于事实上的工业标准的J2EE平台和SOA面向服务的架构,是当前几乎所有的企业级业务平台所普遍采用的,被反复证明是目前最强壮、最博大、最高效、最具伸缩性和业务扩展能力的平台架构之一。



软件采用了在J2EE三层体系结构基础上构建的面向业务的四层体系结构,如下图所示:



原理图



2)联网系统信息传输



●通信协议结构



系统在进行视音频传输及控制时应建立两个传输通道:信令/控制通道和视音频流通道;经过压缩的视音频采用流媒体协议RTP/RTCP传输。



●基于SIP的监控网络内部信息传输



1)控制命令传输



用户终端发出建立会话连接的请求,经SIP服务器到达监控资源(前端设备),然后监控源发出应答信息,经SIP服务器到达用户终端。双方建立起控制信息传输通道,传输完毕后命令拆除会话连接。



2)报警信息传输



传输流程:当报警发生时,SIP服务器接收来自报警源的报警请求及报警信息,根据预先确定的处警策略,将报警信息发送给具有报警能力的用户终端,发出应答信号,拆除会话连接。



3)实时监控图像的传输



传输流程:用户终端发出建立会话连接的请求,经SIP服务器到达监控资源,然后监控资源发出应答信息,经SIP服务器到用户终端,双方建立起实时监控图像的传输通道,传输完毕后,发出命令拆除连接通道。



4)历史图像的传输



传输流程:用户终端发出建立会话连接的请求,经SIP服务器传到存储设备,然后存储设备发出应答信息,经SIP服务器到用户终端,双方建立起历史图像服务器控制命



令(RTSP),VCR(硬盘录像机)控制命令,传输视频流(RTP)通道。控制存储设备向用户终端传输历史图像,传输完毕后发出拆除命令(RTSP),拆除RTSP连接,然后拆除SIP会话连接。



● 基于SIP的联网系统与非SIP联网系统之间的信息传输



各类联网系统之间通过统一的SIP协议(会话初始协议)实现级联和互联。各联网系统必须能够运行SIP协议或提供SIP网关。不同系统通过SIP网关实现跨区域视频图像信息资源的传输。



3)平台特点 业务智能:以“业务需求”为设计理念,聚焦核心价值



面向互联网各行业应用、而不是仅仅面向技术和设备的管理,随需而变的业务流程和管理工具,通过软件服务来推动安全管理创新。采用易于业务整合SOA面向服务的架构,以各项业务目标为导向,实现信息流和工作流的紧密结合,资源、人和任务有效整合,一切为安全管理服务。



高可用性:全面的高稳定性、可靠性设计,长期运行,高枕无忧



对不可控因素的控制:对可控性因素的控制容易把握,但对如网络质量、运行硬件平台等影响稳定性的不可控的因素的控制,是稳定性设计的难题。我们通过特别设计的进程监视、故障弱化、故障旁路和故障恢复等技术来加以拟补。



系统容错设计:采用集群技术,当组件、服务器或网络故障时,能够自动替换,持续的不间断的提供应用服务,避免单点失效。如流媒体转发、集中存储都支持服务器集群。



硬件隔离:影响稳定性和可靠性的还一个重要因素是硬件接入设备的SDK,设备厂商的SDK稳定性是无法保证的,而SDK 的不稳定性往往对平台的稳定运行造成致命的影响。我们通过特别的设计,使得设备SDK和应用服务层完全隔离,SDK的不稳定性不会对系统造成影响。



兼容性:强大的系统和设备兼容能力,保护系统投资



对前端接入设备的兼容能力:全面兼容海康、大华等国内主流厂商IP-Camera、全系列嵌入式和PC架构的DVR、DVS设备,而且通过设备厂商提供稳定的SDK,可以兼容几乎所有前端接入设备。



对硬件和操作系统平台的兼容能力:兼容PC、服务器和小型机上的各类操作系统。

高性能:高性能,大并发量,满足安防监控大规模联网的要求

采用的核心应用服务器的性能:我们的核心平台采用的是将J2EE应用服务器,如Apache Tomcat,这些服务器的性能都是经过的大型应用服务平台广泛验证的。

流媒体转发服务和海量存储服务均支持负载均衡技术,并且具有网络自适应能力,能适应大并发量的视频流传输与存储。

专业的消息转发服务器,支持数万次/S的并发量。

易用性:人性化、智能化设计,功能强大,应用灵活方便



强大的WEB管理功能,系统维护方便快捷:无论是系统管理,还是对接入前端设备的参数配置管理,都是通过WEB方式来完成的,这样就保证了随时随地对系统进行维护管理。而多数的平台通过WEB方式只能做到对系统的维护,不能做到对设备的配置维护管理。



强大的报警管理功能:报警事件的管理非常灵活实用,特别适合目前多业务部门和多级管理的需要。因为不是任何一个报警和事件都需要总控中心值班员来处置的,不同的人员、不同的业务部门和不同级别监控中心所处置的报警事件的来源、类型和处置方



式都不相同,我们的报警处理服务就能可以按照人员、部门、级别和区域对每一个报警事件设置转发和联动规则,将不同的报警事件转发给不同的监控中心、责任人、主管领导和监督部门,联动视频和前端设备。同时报警转发的方式也是多样的,如可以选择客户端声光报警、手机短信彩信报警、电子邮件报警、电话报警等。



严格而又灵活的权限管理:在严格遵循统一的级别和权限管理规则的同时,兼顾到特殊情况下的实战需要。如某个用户在平常时候不具备对某些资源的支配权限,但作为一线安全责任人,在处置突发事件时,又必须要控制这些资源,这样就产生了矛盾。我们通过应急权限管理机制,可以设定某个用户在接收到报警事件时所拥有的临时特殊权限,事件处理完毕后,该权限自动撤销。



WEB操作更具人性化:与客户端相比,WEB 方式应用更加方便灵活,应用范围更广。我们的WEB服务采用WEB2.0技术,与其它平台产品普遍采用的WEB1.0相比,具有不可比拟的优越性。首先页面刷新速度快,只是刷新变化部分的页面;其次具备页面交互功能,可以和客户端的操控能力相媲美。如可以通过WEB方式系统和设备维护、网络管理、对前端设备进行远程控制、检速和回放录像资料、日志查询管理等。



此处省略一千字、、、、、、、、



地图应用



电子地图应用,主要以GIS地理信息系统为核心,以服务于工地联网监控工程视频监控业务管理、信息共享和决策支持的可视化为目标,为用户提供资源图层、地图工具、资源标注、视频调用等应用功能,充分发挥GIS系统“一张图”可视化集成展示和空间决策分析方面的优势。

4K地图联网平台专门为分布式的联网监控设计的一款软硬件一体化产品。

硬件采用HDMI + DP双口输出4K分辨率,通过HDMI接到小屏可以方便的操作,并能通过DP接口直接投射到多屏拼接屏上。

在整个系统中起三大作用:控制电视墙每块屏独立工作时信号切换,作为4K拼接时统一的信号源,及对4K的信号源进行切换与控制.

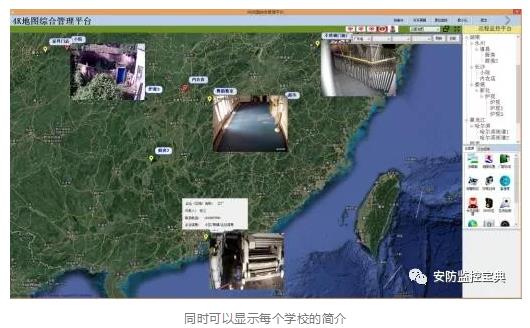

地图界面



1、地图多窗口显示视频

基于CS结构,解决了B/S结构的视频解码能力问题,及地图上的视频窗口拖动困难、同比放大缩小麻烦等问题。其次通过对INTEL底层硬件的GPU开发,实现单机24路1080P解码,48路720P及96路以上的D1解码能力。

这个解码能力应用在4K的大屏显示,单地图点可以1、4、9、16画面分割,单一的地图界面就可以实现基于全国范围内的视频显示。

支持在GIS地图上点击任意摄像机查看实时视频和录像回放,支持标清、高清动态视频播放,显示分辨率支持1920*1080、1600*1200、960p、720p、4CIF,播放帧率最高支持25帧全帧率。

都画面实时监控模式,可16、25、36、64等多路视频同时监管

地图状态显示每个学校厨房全实时视频





2、地图非视频信息



不仅可在地图上显示视频,而且可显示这个标注点的非视频信息,如:企业名称、负责人、联系电话、注册地址、是否过年检等等,信息内容可以根据项目需求进行自定义。解决了如果监控点有什么警情可以及时做应急指挥,及时联系到项目负责人。通过社会监控资源的标注可方便管理单位关掌握自建监控资源和社会监控资源,扩展治安防控的资源获取方式,有利于加强治安防控力度。



可以根据不同的类型显示不同图标的标示,识别出不同的类型信息,方便及时的识别险情并进行应急指挥。根据行业应用不同,此处可进行深度订制开发。





3、地图资源导航功能:直观的行政区域定位及警情统计功能



4K地图联网平台的导航功能及统计功能,可以选择不同的统计范围,可以按省、市、县(区)不同级别来定位统计,统计数据可以是数量、质量、等级等各种指标,以不同的颜色显示不同的统计数量。

提供非常简便的接口,可以将消防、物联网、大数据等其它业务系统的数据导入到平台来,也可通过定制开发从其它系统读取数据,再通过地图的区块来进行直观的显示统计。

支持“地区类型条件”、“监控点自动定位”等方式对监控点资源进行快速搜索,支持搜索到资源后快速定位功能。



4、专业的移动巡更(执法)、GPS终端轨迹。



移动巡更系统,是关于移动的地图应用。只要提供GPS坐标的更新,可以接入第三方的监控点、考勤门禁、环境监测、手环、手电筒、头盔、单兵系统、车载系统、报警IO、卡口、社会资源点以等元素的添加和分层展示;



但为了用更低更实用的方式来采集坐标数据,我们配套研发了一款APP,用普通的手机就可以完成坐标数据的采集与拍照上传等功能。坐标移动的轨迹会在地图上显示出来,在某个位置拍的照片也会地图上对应的点显示出来。通过区域可以快速定位这个区的人员移动轨迹。双击本区如果有这个轨迹,自然会打开或关闭所有的图片。





移动巡检执法实时显示或拍照留底显示



5、联网报警平台 GIS地图与室内多级地图结合



平面地图上不但可以标注摄像头的点位,而且可以标注消防报警点及根据项目需要定制其他信息,方便在平面地图显示更专业的信息.支持GIS地图与平面地图同时存在,在GIS地图多级放大之后可以进入监控的内部平面地图,更详细的显示内部实际建筑布局,并在平面地图上也可以实时显示视频信息。全部通过点击地图,即可调用所有监控图像,鼠标移动到有摄像头的区域,自动显示摄像机的位置名称,双击即可显示监控图像。



报警联动弹窗



6、报警提示功能



可选配专业报警服务器及智能分析服务器,包含数字矩阵的报警联动切换等功能,实现4K地图联网平台超级的报警处理功能。

当多级地图显示时,报警点不在当前显示的地图上时,系统自动调出报警点所在的地图,并自动闪烁提示。

报警后以语音播报方式报警,以更直观的方式提醒,播报内容可自定义,以更贴近值班人员习

惯的方式来提醒,达到听其声就能辩其事。





报警记录报警联动



7、多系统综合管理平台



支持在GIS上标注社会监控镜头,门禁、环境监测系统、通过社会监控资源的标注可方便管理单位掌握自建监控资源和社会监控资源,扩展监管防控的资源获取方式,有利于加强监管防控力度。



GIS地图



功能栏



2、组网技术方案



1)网络结构图
